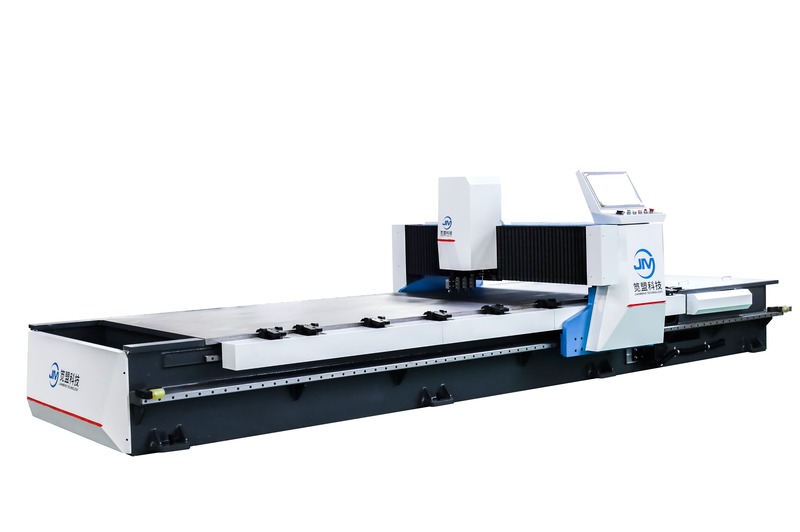

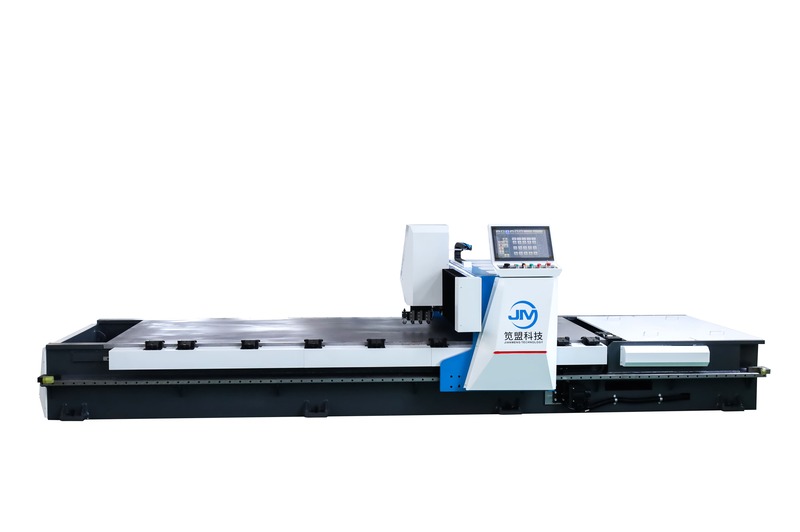

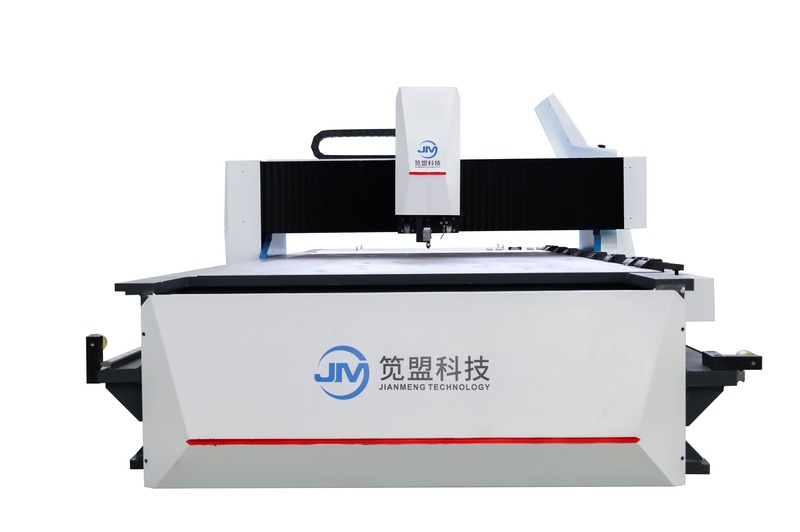

Mesin Grooving Empat Sisi V Otomatis

JM adalah produsen mesin grooving empat sisi v otomatis terkemuka di Tiongkok. Mesin grooving sangat efektif dalam pekerjaan presisi dan pembengkokan sudut untuk mempertahankan tepian. Dengan menggunakan mesin V grooving yang stabil dalam membengkokkan lembaran logam, dapat dilipat menjadi benda kerja yang rapat dan mulus.

Model:GSFM 1250×4000 GSFM 1500×4000

mengirimkan permintaan

Deskripsi Produk

Perkenalan

Mesin Grooving Empat Sisi V Otomatis digunakan untuk memproses lembaran logam yang baik untuk ditekuk. Mesin potong CNC V memastikan akurasi dan efisiensi tinggi, memungkinkan desain dan bentuk yang rumit.

Konfigurasi

Sistem CNC dengan layar sentuh besar	EASYCAT
Sistem kontrol hidrolik	Taiwan AirTAC
Motor servo	EASYCAT
Peredam planet	Taiwan Lymin
Elemen penyegelan silinder	Valqua Jepang
Saklar kedekatan	Omron Jepang
Sakelar udara kutub tunggal/ganda	Perancis Schneider
kontaktor AC	Perancis Schneider
Relai Mikro/Termal	Perancis Schneider
Pemutus sirkuit	Perancis Schneider
Tombol	Perancis Schneider
Bantalan	SFK Jepang
Pisau paduan	Korloy Korea Selatan
Rel panduan linier yang berat	TBI Taiwan
Kabel peralatan mesin	Jerman Igus

Kaki Penekan

Sepatu penindas secara otomatis menghindari rintangan, dan tidak ada area buta dalam pemrosesan.

Pemegang Alat

Dudukan alat dapat berputar 90° dan bekerja sama dengan motor Y1 berdaya tinggi untuk mewujudkan alur horizontal pelat

Kaki Penekan Tambahan

Kaki penekan tambahan banyak dan terdistribusi secara ilmiah, kontrol hidraulik, stabil dan andal

Parameter

Kisaran yang bisa dikerjakan
Lebar maksimum lembaran yang dapat dikerjakan	1250mm
Panjang maksimum lembaran yang dapat dikerjakan	4000mm
Ketebalan maksimum lembaran yang dapat dikerjakan (baja tahan karat)	5,0 mm
Ketebalan minimum lembaran yang dapat dikerjakan	0,4 mm
Jarak minimum dari alur berbentuk V ke tepi	12,0 mm
Kerataan
Kerataan meja	±0,03mm
Kecepatan poros maksimum
Kecepatan poros maksimum sejajar sumbu X	120 m/mnt
Kecepatan poros maksimum sejajar dengan sumbu Y1	60 m/mnt
Kecepatan poros maksimum sejajar dengan sumbu Y2	60 m/mnt
Kecepatan poros maksimum sejajar dengan sumbu Z	10 m/mnt
Kecepatan poros maksimum sejajar dengan sumbu U	10 m/mnt
Akurasi posisi
Akurasi posisi sumbu (X, Y1, Y2, Z,U)	0,05 mm
Kekuatan penyelesaian
Resolusi sumbu (X, Y1, Y2, Z,U)	0,001mm
Tenaga motor servo
Tenaga motor servo sumbu X	5,5 KW
Tenaga motor servo sumbu Y1	5,5 KW
Tenaga motor servo sumbu Y2	1,0 KW
Tenaga motor servo sumbu Z	1,0 KW
Tenaga motor servo sumbu U/A	0,75KW

Kasus kami

Klien kami dari Taiwan mengunjungi pabrik kami dan sangat tertarik dengan mesin v grooving empat sisi ini. Mereka langsung menandatangani kontrak dengan kami untuk model super custom GSFM 1500×100000. Klien sekarang menggunakannya dan hanya memuji kinerjanya.
